Technische Daten über

Stirnzahnräder

Modul 0,5

Werkstoff Acetalharz, Zahnbreite b = 3 mm, Eingriffswinkel 20º, gerade Zähne,
Hohe Härte, niedriger Reibungskoeffizient, für unter Wasser Einsatz geeignet
Kopfspiel Sk ca. 0,25 x m, Flankenspiel Sc ca. 0,05 x m.
Wärmeausdehnungskoeffizient = 1,1 x 10-4 1/ºC für Hostaform C.


Zurück

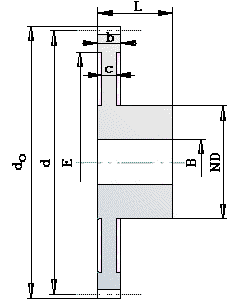

Zahnradmaße Zahnradmaße
Art.-Nr. Zähnezahl da d ND E L c B zul. MD Gewicht
      mm   mm   mm   mm   mm   mm   mm   Ncm   g
62105012  12  7,0  6,0  4  -  7  -  2  0,8  0,15
62105013  13  7,5  6,5  4  -  7  -  2  0,9  0,17
62105014  14  8,0  7,0  5  -  7  -  2  1,0  0,22
62105015  15  8,5  7,5  6  -  10  -  3  1,1  0,35
62105016  16  9,0  8,0  6  -  10  -  3  1,2  0,36
62105017  17  9,5  8,5  6  -  10  -  3  1,3  0,39
62105018  18  10,0  9,0  8  -  10  -  4  1,5  0,56
62105019  19  10,5  9,5  8  -  10  -  4  1,7  0,57
62105020  20  11,0  10,0  8  -  10  -  4  1,9  0,62
62105021  21  11,5  10,5  8  -  10  -  4  2,1  0,66
62105022  22  12,0  11,0  10  -  10  -  4  2,4  0,95
62105023  23  12,5  11,5  10  -  10  -  4  2,6  0,98
62105024  24  13,0  12,0  10  -  10  -  4  2,9  1,04
62105025  25  13,5  12,5  10  -  10  -  4  3,2  1,06
62105026  26  14,0  13,0  10  -  10  -  4  3,5  1,09
62105027  27  14,5  13,5  10  -  10  -  4  3,8  1,14
62105028  28  15,0  14,0  10  -  10  -  4  4,2  1,16
62105030  30  16,0  15,0  12  -  10  -  4  4,9  1,59
62105032  32  17,0  16,0  12  -  10  -  4  5,7  1,68
62105035  35  18,5  17,5  12  -  10  -  4  7,0  1,86
62105036  36  19,0  18,0  12  -  10  -  4  7,5  1,89
62105038  38  20,0  19,0  12  -  10  -  4  8,5  2,00
62105040  40  21,0  20,0  12  14,5  10  2  4  9,5  1,95
62105042  42  22,0  21,0  12  16,0  10  2  4  10,6  2,12
62105045  45  23,5  22,5  12  18,5  10  2  4  12,5  2,20
62105048  48  25,0  24,0  15  19,0  10  2  6  14,5  3,01
62105050  50  26,0  25,0  15  20,0  10  2  6  16,0  2,96
62105052  52  27,0  26,0  15  21,0  10  2  6  17,5  3,12
62105054  54  28,0  27,0  15  22,0  10  2  6  19,0  3,24
62105055  55  28,5  27,5  15  23,0  10  2  6  19,8  3,20
62105056  56  29,0  28,0  15  23,0  10  2  6  20,4  3,40
62105060  60  31,0  30,0  15  24,0  10  2  6  21,2  3,63
62105064  64  33,0  32,0  15  25,0  10  2  6  23,5  4,05
62105065  65  33,5  32,5  15  27,0  10  2  6  23,9  4,00
62105070  70  36,0  35,0  15  29,0  10  2  6  25,8  4,35
62105072  72  37,0  36,0  15  30,0  10  2  6  26,5  4,55
62105075  75  38,5  37,5  15  33,0  10  2  6  27,7  4,66
62105080  80  41,0  40,0  15  36,0  10  2  6  29,5  5,27
62105090  90  46,0  45,0  15  39,0  10  2  6  33,2  5,64
62105096  96  49,0  48,0  15  42,0  10  2  6  35,5  7,05
621050100  100  51,0  50,0  15  44,0  10  2  6  37,0  7,35
621050120  120  61,0  60,0  15  54,0  10  2  6  44,0  10,2
Druckfehler und Irrtümer vorbehalten
