Technische Daten über Kunststoffe

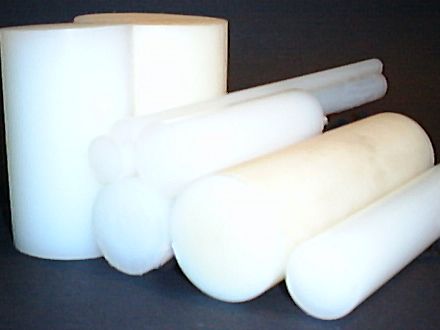

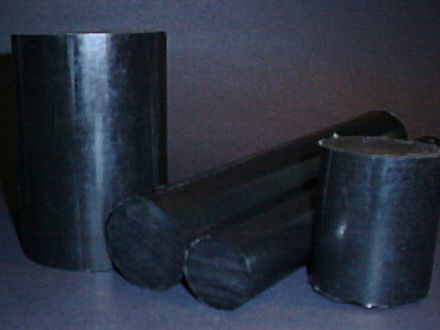

PA - Polyamid


Werkstoff
DIN 7728 T1

Handelsname

Chemische
Beständigkeit

Eigenschaften

Verwendung





Werkstoffnummer 1102

Dichte ISO 1183 1,14 g/cm³

Streckspannung ISO 527 80/50 MPa

Reißdehnung ISO 527 70/200 %

Längenausdehnung längs&quer
zur Fließrichtung ISO 11359 70/100*10^-6/K

min-max Temperatur -40°C - +100 °C

max. Betriebstemperatur 80 °C

Wasseraufnahme ISO 62 3% - 9,5%

Durethan,
Rilsan,
Ultramid,
Vestamid,
Nylon,
Perlon Alkohol,
Kraftstoffe,
Öle,
schwache Laugen,
Säuren,
Salze hart,
zäh,
teilkristallin,
abriebfest,
gleitfähig,
schall-,
schwingungsdämpfend,
maßbeständig bis 100°C formbeständig,
Druckschläuche,
Feinwerktechnik,
Fasern,
Spulenkörper,
(Lager, Zahnräder
nicht unter Wasser)

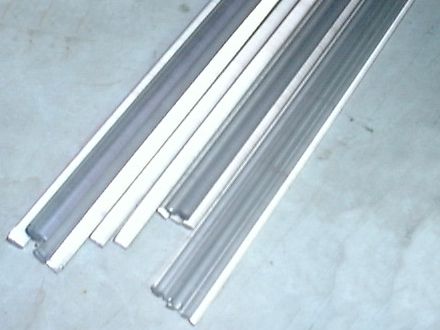

PC - Polycarbonat


Werkstoff
DIN 7728 T1

Handelsname

Chemische
Beständigkeit

Eigenschaften

Verwendung





Werkstoffnummer 2301

Dichte ISO 1183 1,20 g/cm³

Streckspannung ISO 527 63 MPa

Reißdehnung ISO 527 >80 %

Längenausdehnung längs&quer
zur Fließrichtung ISO 11359 70*10^-6/K

min-max Temperatur +140 °C

max. Betriebstemperatur 125 °C

Wasseraufnahme ISO 62 0,15%

Makrolon,
Lexan,
Makrofol Alkohol,
schwache Säuren,
Benzin,
Öl hart,
steif,
schlagfest,
formstabil,
transparent, gräulich,
glänzend bis 135°C formbeständig,
Gehäuse, Schalter, Stecker, Filme, Lacke, CD's, DVD's

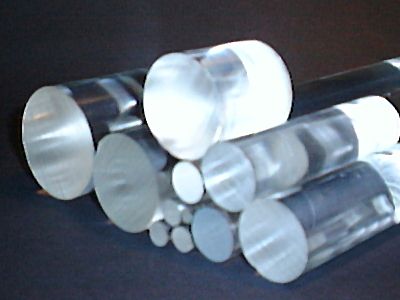

PMMA - Polymethylmethacrylat


Werkstoff
DIN 7728 T1

Handelsname

Chemische
Beständigkeit

Eigenschaften

Verwendung





Werkstoffnummer 2610

Dichte ISO 1183 1,19 g/cm³

Streckspannung ISO 527 73 MPa

Reißdehnung ISO 527 3,5 %

Längenausdehnung längs&quer
zur Fließrichtung ISO 11359 80*10^-6/K

min-max Temperatur na°C - +100 °C

max. Betriebstemperatur 80 °C

Wasseraufnahme ISO 62 0,6% - 2%

Acrylglas,
Plexiglas,
Degulan,
Resarit schwache Laugen,
Säuren,
Benzin,
witterungsbeständig hart,
spröde,
splittert nicht,
alterungsbeständig,
transparent bis 90°C formbeständig,
Modelle, Leuchten, Sicherheitsverglasung, Zeichengeräte, Schwimmbadverglasung

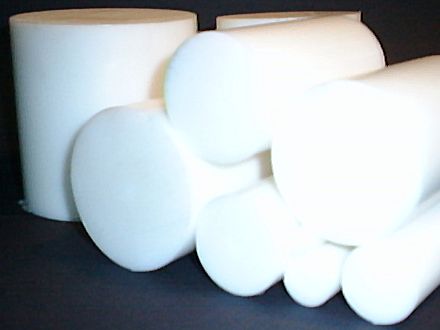

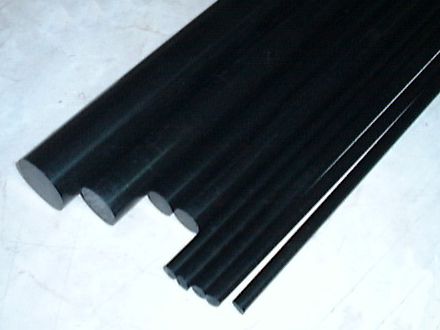

POM - Polyoxymethylen


Werkstoff
DIN 7728 T1

Handelsname

Chemische
Beständigkeit

Eigenschaften

Verwendung



Werkstoffnummer 1202

Dichte ISO 1183 1,39 g/cm³

Streckspannung ISO 527 65 MPa

Reißdehnung ISO 527 27 %

Längenausdehnung längs&quer
zur Fließrichtung ISO 11359 110*10^-6/K

min-max Temperatur -50°C - +150 °C

max. Betriebstemperatur 90 °C

Wasseraufnahme ISO 62 0,2% - 0,8%

Acetalharz,
Delrin,
Hostaform,
Ultraform fast alle Lösungsmittel hart,
zäh,
teikristallin,
maßbeständig,
geringe Wasseraufnahme bis 150°C formbeständig,
Armaturen,
Beschläge,
Lager,
Zahnräder

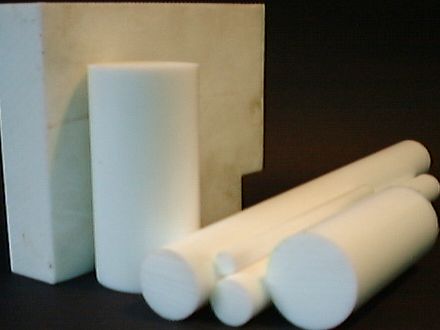

PTFE - Polytetrafluorethylen


Werkstoff
DIN 7728 T1

Handelsname

Chemische
Beständigkeit

Eigenschaften

Verwendung



Werkstoffnummer 1601

Dichte ISO 1183 2,16 g/cm³

Streckspannung ISO 527 10 MPa

Reißdehnung ISO 527 350 %

Längenausdehnung längs&quer
zur Fließrichtung ISO 11359 130-200*10^-6/K

min-max Temperatur -200°C - +300 °C

dauer. Betriebstemperatur 260 °C

Wasseraufnahme ISO 62 <0,1 %

Hostaflon,
Teflon beste Beständigkeit hart,
zäh,
teilkristallin,
keine Wasseraufnahme,
sehr gute Gleit-und
elektrische Eigenschaften,
nicht benetzbar bis 250°C formbeständig,
kältebeständig bis -90°C,
Formgebung duch Sintern,
Beschichtungen,
Dichtungen,
Isolierfolien,
Gleitlager,
Gleitbahnen

Kunststoffe Informationen

Thermoplaste (amorph) Plastomere
Die verfilzten Fadenmoleküle sind unterhalb der Glas- oder Einfriertemperatur T(G) in einem festen Aggregatzustand, der Werkstoff ist hart und spröde. Durch zunehmende Wärmebewegung zwischen den Sekundarbindungen wird der Werkstoff bei steigender Temperatur thermoelastisch zäh.
Im thermoplastischen Bereich oberhalb der Fließtemperatur T(F) nehmen die Sekundärbindungen durch die Wärmebewegung ab, die Ketten können gegeneinander verschoben werden. Der Werkstoff ist teigig, viskos, schweißbar und bei sehr geringen Kräften umformbar. Bei der Zersetzungstemperatur T(Z) werden die Primärbindungen und damit der Werkstoff zerstört.

Thermoplaste teilkristallin
Bei unverzweigten gleichartigen Ketten ist eine Teilkristallisation als dichte Packung zwischen amorphen Bereichen möglich. Dies wird gefördert durch langsame Abkühlung oder starke Dehnung (Recken). Dabei nehmen die Sekundärbindungen zu und es erhöhen sich chemische Beständigkeit, Elastizitätsmodul, Härte und Zugfestigkeit bei Abnahme von Dämpfung, Dehnung und Transparenz.
Oberhalb der Glastemperatur kann sich das Polymer in den amorphen Bereichen stärker als in den kristallinen bewegen, es ergeben sich zäh harte und elastische Gefüge. Die Kristallisationstemperatur T(K) und die Fließteperatur T(F) liegen dichter an der Zersetzungstemperatur T(Z) als bei amorphen Thermoplasten.

Duroplaste (amorph) (Duromere) und Elaste (Elastomere)
Raumnetzmoleküle ergeben bei starker chemischer Verknüpfung Duroplaste. Die Makromolekühle sind nur zwischen den Festpunkten bei hohen Rückstellkräften verschiebbar. Die Zugfestigkeit nimmt erst nach erreichen der Zersetzungsteperatur T(Z) stark ab. Der Werkstoff ist hart und unlöslich, nicht schmelz- und schweißbar. Die Elaste sind weitmaschiger, schwächer vernetzt, ihre Makromolekühle stärker genkäuelt und daher dehnbarer. Die Betriebsteperatur liegt in einen sehr großen thermoelastischen Bereich oberhalb der Glasteperatur T(G).

Kunststoffe Informationen
	Thermoplaste (amorph) Plastomere Die verfilzten Fadenmoleküle sind unterhalb der Glas- oder Einfriertemperatur T(G) in einem festen Aggregatzustand, der Werkstoff ist hart und spröde. Durch zunehmende Wärmebewegung zwischen den Sekundarbindungen wird der Werkstoff bei steigender Temperatur thermoelastisch zäh. Im thermoplastischen Bereich oberhalb der Fließtemperatur T(F) nehmen die Sekundärbindungen durch die Wärmebewegung ab, die Ketten können gegeneinander verschoben werden. Der Werkstoff ist teigig, viskos, schweißbar und bei sehr geringen Kräften umformbar. Bei der Zersetzungstemperatur T(Z) werden die Primärbindungen und damit der Werkstoff zerstört.
	Thermoplaste teilkristallin Bei unverzweigten gleichartigen Ketten ist eine Teilkristallisation als dichte Packung zwischen amorphen Bereichen möglich. Dies wird gefördert durch langsame Abkühlung oder starke Dehnung (Recken). Dabei nehmen die Sekundärbindungen zu und es erhöhen sich chemische Beständigkeit, Elastizitätsmodul, Härte und Zugfestigkeit bei Abnahme von Dämpfung, Dehnung und Transparenz. Oberhalb der Glastemperatur kann sich das Polymer in den amorphen Bereichen stärker als in den kristallinen bewegen, es ergeben sich zäh harte und elastische Gefüge. Die Kristallisationstemperatur T(K) und die Fließteperatur T(F) liegen dichter an der Zersetzungstemperatur T(Z) als bei amorphen Thermoplasten.
	Duroplaste (amorph) (Duromere) und Elaste (Elastomere) Raumnetzmoleküle ergeben bei starker chemischer Verknüpfung Duroplaste. Die Makromolekühle sind nur zwischen den Festpunkten bei hohen Rückstellkräften verschiebbar. Die Zugfestigkeit nimmt erst nach erreichen der Zersetzungsteperatur T(Z) stark ab. Der Werkstoff ist hart und unlöslich, nicht schmelz- und schweißbar. Die Elaste sind weitmaschiger, schwächer vernetzt, ihre Makromolekühle stärker genkäuelt und daher dehnbarer. Die Betriebsteperatur liegt in einen sehr großen thermoelastischen Bereich oberhalb der Glasteperatur T(G).
