Technische Daten überKegelräder Modul 1Werkstoff Acetalharz, Achswinkel 90º, Eingriffswinkel 20º, gerade Zähne,Hohe Härte, niedriger Reibungskoeffizient, für unter Wasser Einsatz geeignet Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis. Kopfspiel Sk ca. 0,25 x m, Flankenspiel Sc ca. 0,05 x m. Wärmeausdehnungskoeffizient = 1,1 x 10-4 1/ºC für Hostaform C. |
 Zurück |
| |

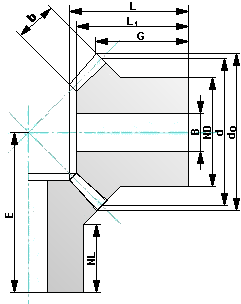

| Art.-Nr. | Modul | Übersetzung | Zähnezahl | da | d | ND | NL | L1 | L | b | B | E | zul. MD | Gewicht |
| i | mm | mm | mm | mm | mm | mm | mm | mm | mm | Ncm | g | |||
| 61110016 | 1 | 1 : 1 | 16 | 17,6 | 16 | 12 | 8 | 13,6 | 13,6 | 4,7 | 5 | 18,4 | 8,3 | 1,9 |
| 61110030 | 1 | 1 : 1 | 30 | 31,4 | 30 | 15 | 7,4 | 12,9 | 15,3 | 7,4 | 6 | 24,8 | 58,0 | 5,9 |
| 61110015-2 | 1 | 2 : 1 | 15 | 16,8 | 15 | 12,2 | 10,6 | 17 | 17 | 6,5 | 5 | 26,4 | 12 | 2,4 |
| 61110030-2 | 1 | 2 : 1 | 30 | 31,1 | 30 | 18 | 9,1 | 14,8 | 16,2 | 6,6 | 8 | 20,9 | 12,3 | 6,3 |
| 61110015-3 | 1 | 3 : 1 | 15 | 16,6 | 15 | 12,3 | 11 | 20,4 | 20,4 | 9,2 | 5 | 34,3 | 16,0 | 2,7 |
| 61110045-3 | 1 | 3 : 1 | 45 | 46,1 | 45 | 23,4 | 9,6 | 16,5 | 18,2 | 9,2 | 10 | 22,7 | 16,0 | 16,0 |
| 61110010-4 | 1 | 4 : 1 | 10 | 12 | 10 | 7,8 | 9,3 | 17,7 | 17,7 | 8,2 | 4 | 30,1 | 4,5 | 0,9 |
| 61110040-4 | 1 | 4 : 1 | 40 | 40,8 | 40 | 23,4 | 10,8 | 15,7 | 17,0 | 8,2 | 10 | 20,1 | 4,5 | 12,6 |
| 61110012-5 | 1 | 5 : 1 | 12 | 13,7 | 12 | 9,5 | 10 | 20,3 | 20,3 | 9,5 | 4 | 40,5 | 12,0 | 2,0 |
| 61110060-5 | 1 | 5 : 1 | 60 | 60,4 | 60 | 20,5 | 11 | 15,5 | 17,4 | 9,5 | 10 | 21,0 | 12,0 | 17,0 |
